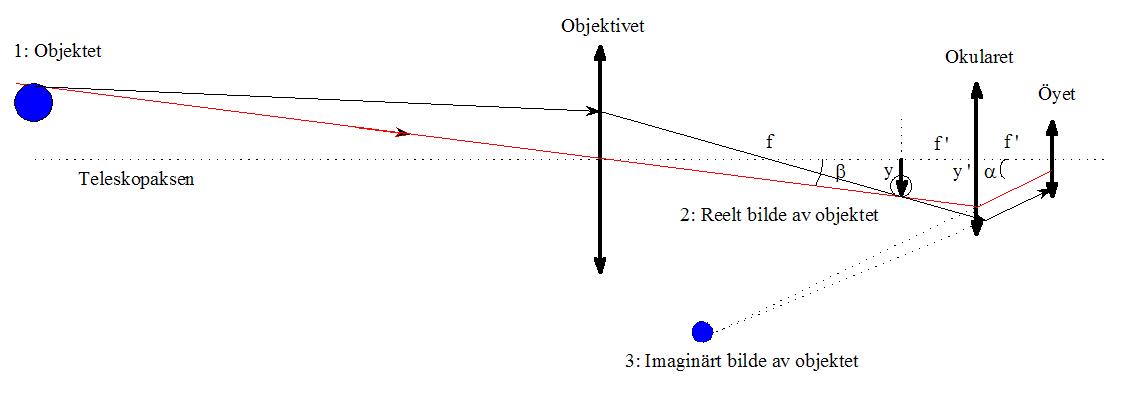

Figuren viser det reelle bilde (2) av objektet (1) i fokusplanet og det virtuelle bilde (3) sett gjennom okularet (bilde som dannes på netthinnen). Avstanden fra objektivet til objektet er normalt veldig stor, av den grunn vil det reelle bilde av objektet treffe fokusplanet. Observerer vi en stjerne vil objektet være et lyspunkt uten utstrekning. Objektet i figuren kan være Månen. Den ene lysstrålen som er tegnet kommer fra et punkt på Månens nord pol. Den brytes ikke når den treffer i skjæringspunktet mellom teleskopaksen og objektivet.
Den sorte strålen på figuren kommer også fra nord polen på Månen, den treffer linsen og brytes og skjærer den røde strålen fokusplanet. Det vil si at alle strålene fra Månens nord pol treffer i samme punkt fokusplanen.
